デジタルデンタル
|
第一段階は、形あるものを3次元データにする
|

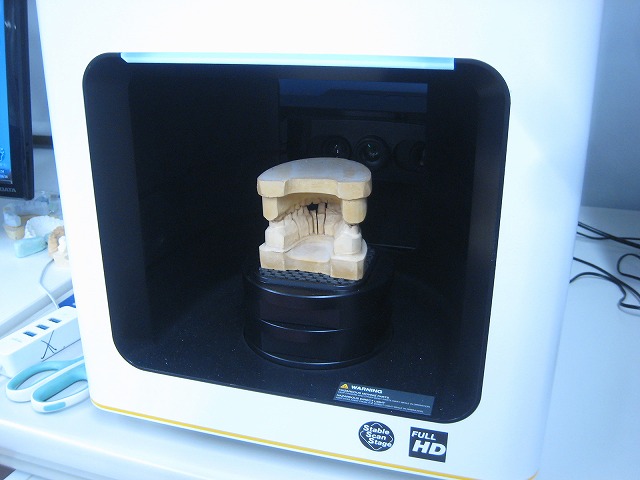

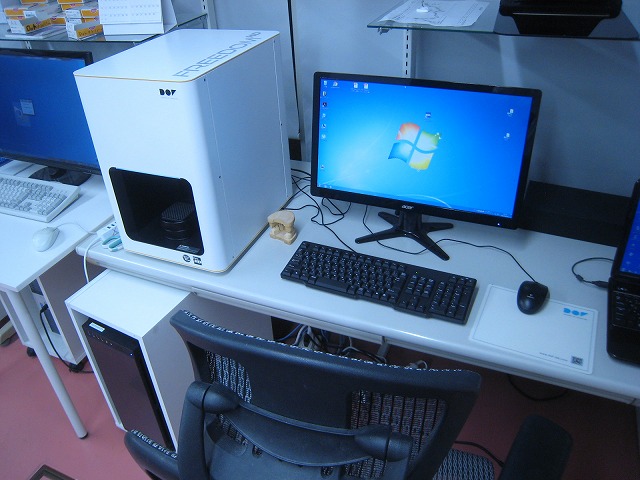

スキャニングマシーン スキャナーとコントロールＰＣ |
 |

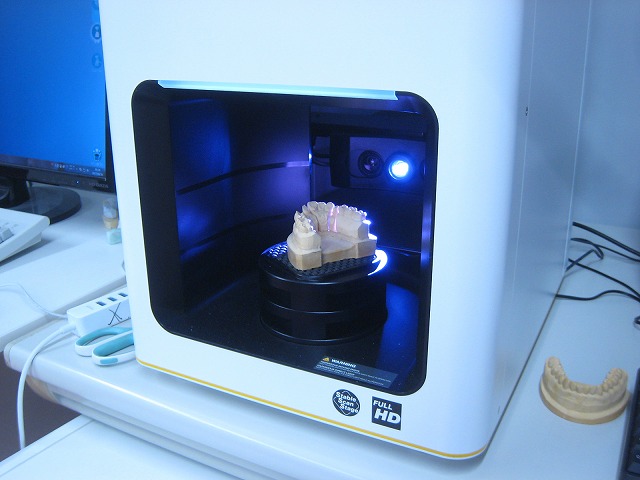

模型をスキャン このスキャナーは模型が上下左右や回転運動をするのではなく カメラが動きてスキャンします。 |
 |
| 通常のスキャンの場合には模型が動きますが このマシンの場合には動きませんので 対合歯を固定しなくて済みます。 したがって咬合関係に浮きが出ません。 |
 |

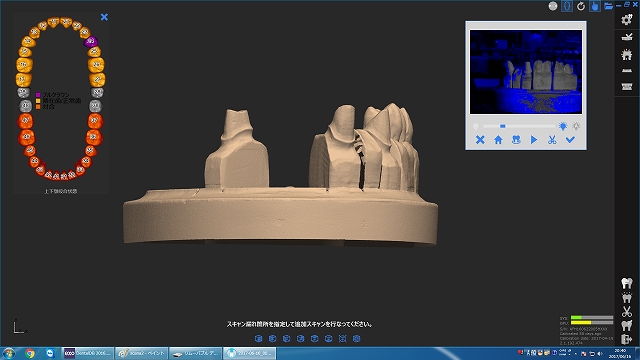

セパレートした模型は セパレートした部分ごとにスキャン 影が出るとその部分はデータ化できません。 |
 |
当該歯部分をスキャンした後 上下の位置関係を決めるためのスキャンします。 |
 |
| 予備スキャンが終了後 複雑な3次元データにするために ＰＣで詳細な計算を行い、それを設計ソフトに送ります。 |
 |
|

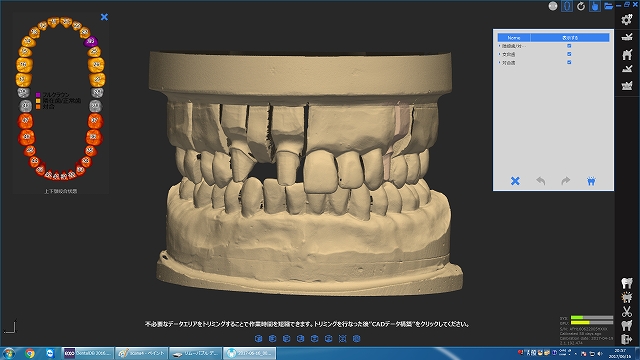

今回使うのはEXOCAD 3-ShapeやDENTALWINGSと並ぶ3大ソフトです。 まずはデータベースにいれる 作業のための条件入力。 歯科医院名、担当ドクター名 患者名 何を作るか、材料は、どこの歯か といったデータベースです |

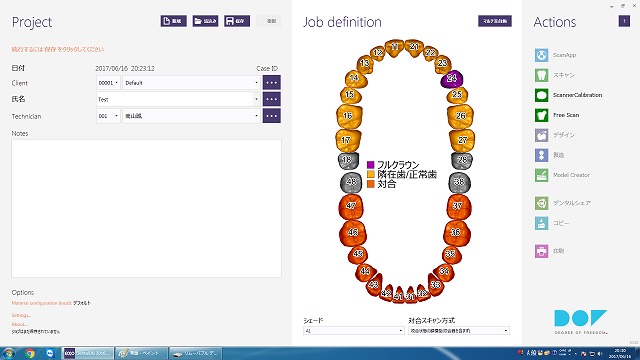

| EXOCADデータベース 入力画面 |
 |

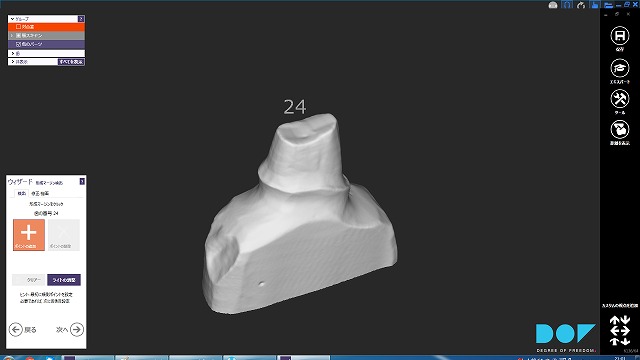

| 今回は24 上顎左側第一小臼歯です。 とリーミングされた模型をスキャンしたデータです。 |
 |

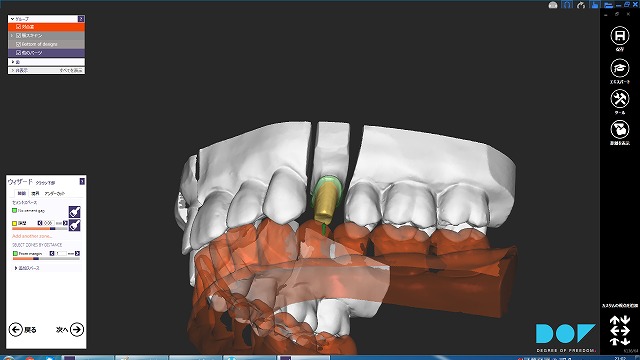

| マージンラインなどを設定したのち セメントラインの厚さや予備スペースの設定 上下の咬合状態や 対合歯の状態も 消したり、透過したりしながら 設計します。 |
 |

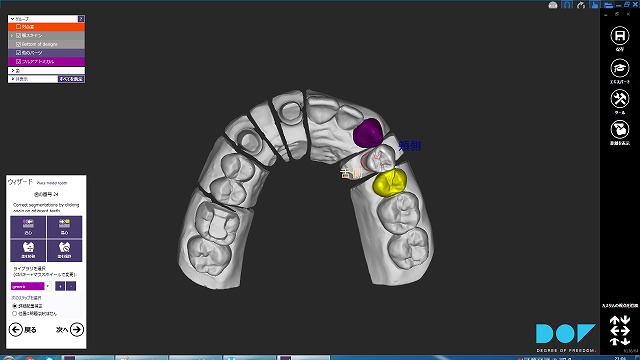

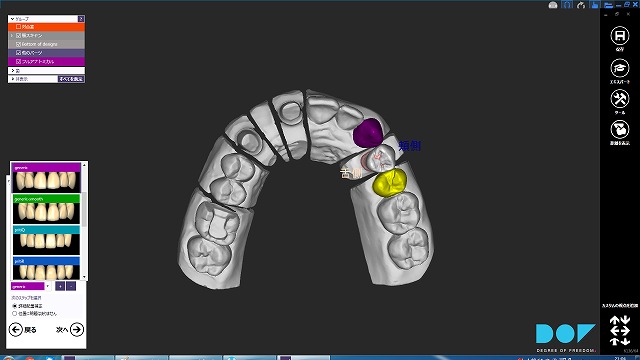

| 両方の隣在歯が色付けされています。 ここで解剖学的モデルを選択 |
 |
2017年のバージョンアップで設定された 歯の参考モデルが左側に表示される ウィンドウが付きました。 |
 |

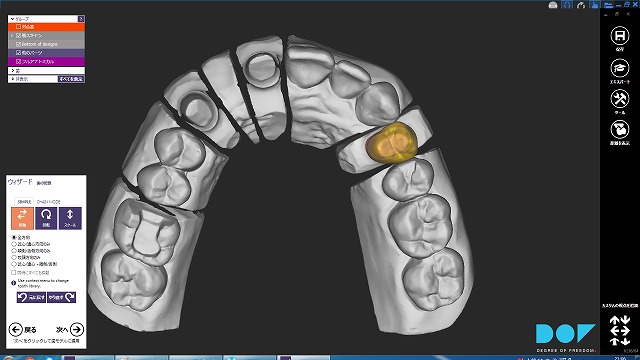

歯を拡大 回転 水平移動しながら 設計します。 ある程度歯のモデルが完成しています。 |
 |

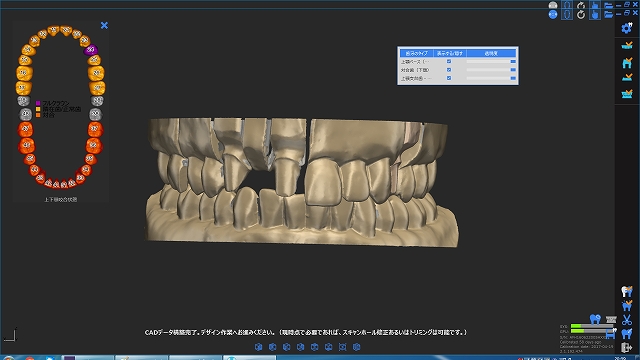

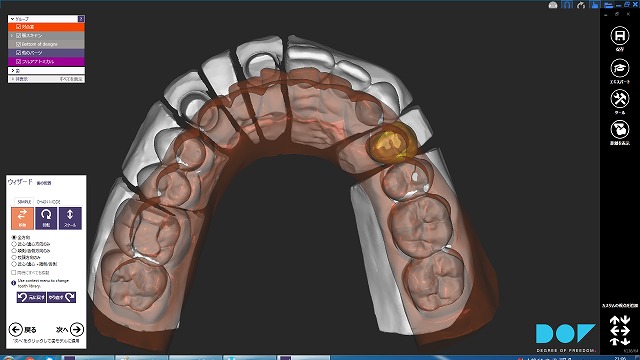

対合歯を重ね合わせて 位置確認。 上の画面を設定する事により 対合歯を映し出す事ができるので コンタクトや対合との接触点の調整もこの後行います。 |
 |

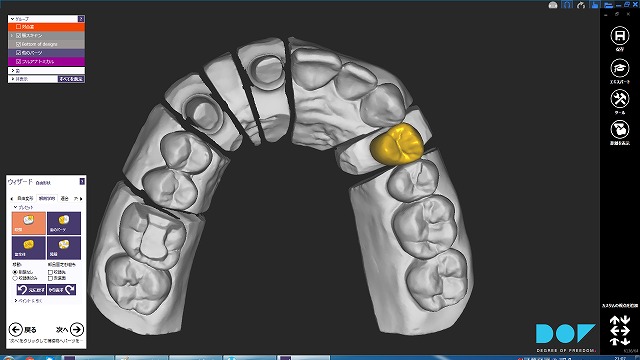

特定の部品 咬頭 辺縁隆線などを設計 また特定部分を膨らましたり 削ったりの場面です。 |
 |

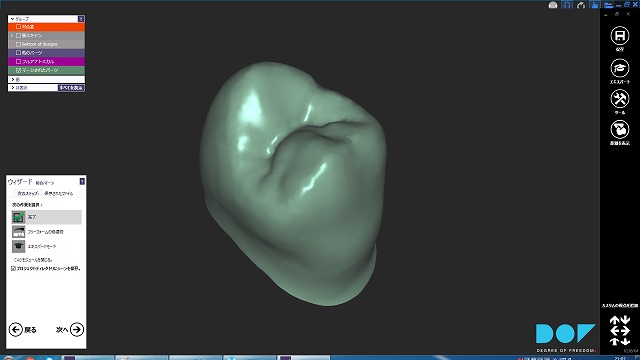

| 完成された歯 この時点では3次元データになっていますので バーチャル世界の歯です。 これを目に見える現実の 物体にしてゆきます。 |
 |
第3段階
|
| ミリングソフトPCにデータを送信 上記と歯の部位は違いますが 3次元データをジルコニアのデスクに配置します。 |
 |

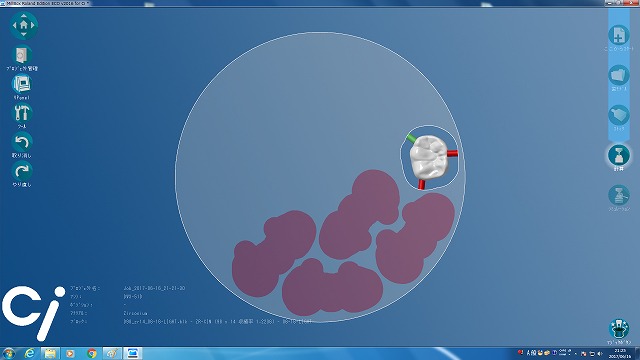

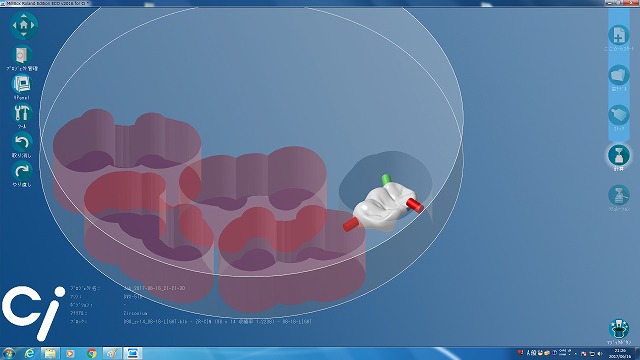

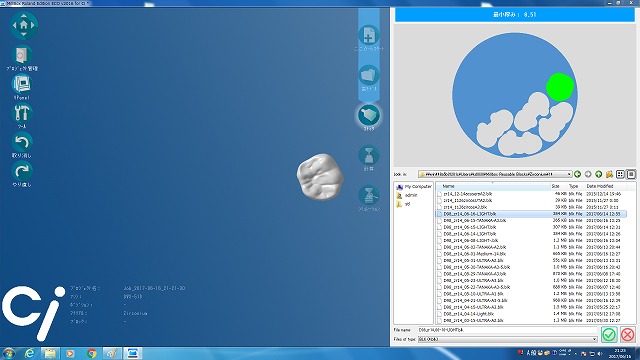

配置しました。 制作物に対応した、厚さのディスクを選択。 また、色、透明感などの選択枝によって 削りだしに使うディスクを決定します。 ジルコニアディスク上に 設計した歯を配置した画面。 |
 |
赤、緑の棒は サポートピンです。 今までの鋳造におけるスプルー線と 考えても良いかもしれません。 |
 |
第四段階
|
マシンにディスクをセットします。 |
 |
ミリングマシンで削り出しの途中 |
 |

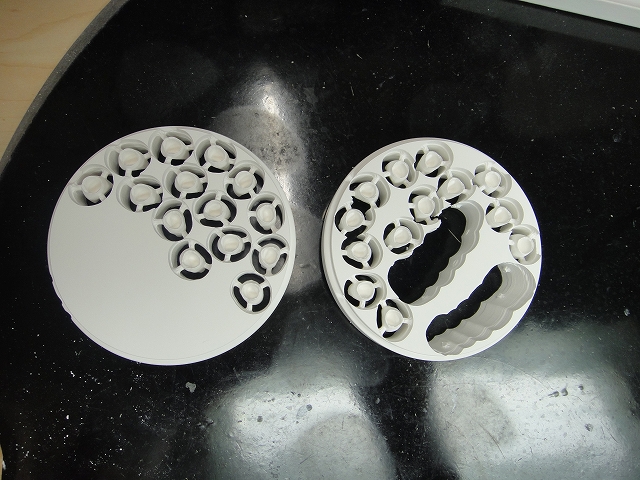

| 削り出したディスクです。 |
 |

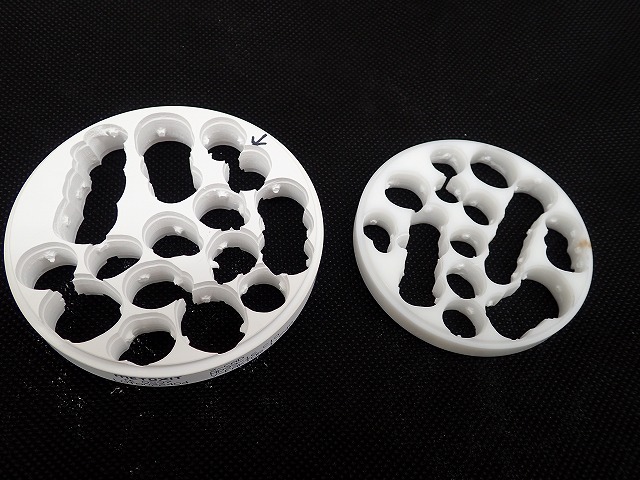

試しにディスクを結晶化 大きく収縮して、硬いジルコニアになります。 1450度 7～15時間で焼成して 結晶化させます。 左 結晶化する前 右結晶化後 |
 |
ディスクによって色合いが違いますので それぞれの目的に合わせて選択。 左から ホワイト ライト ミディアム もっと多くのディスクがあります。 鶴見駅前の北村歯科では 現在ではマルチレイヤーという 層状に色が変化するディスクを主に 使っています。 |
 |

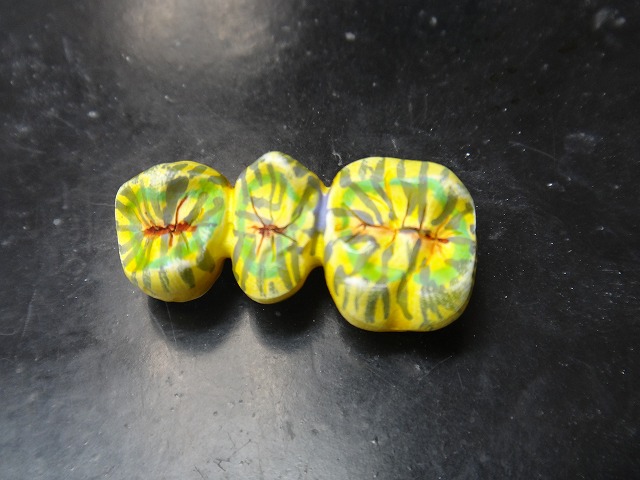

ディスクから削り出したジルコニアを 今度は色調整 白い素材に塗色処置をしています。 ブリッジの症例 |
 |
第五段階
|
 |

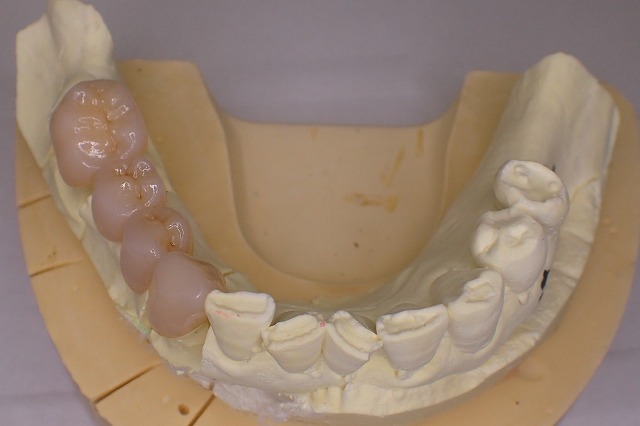

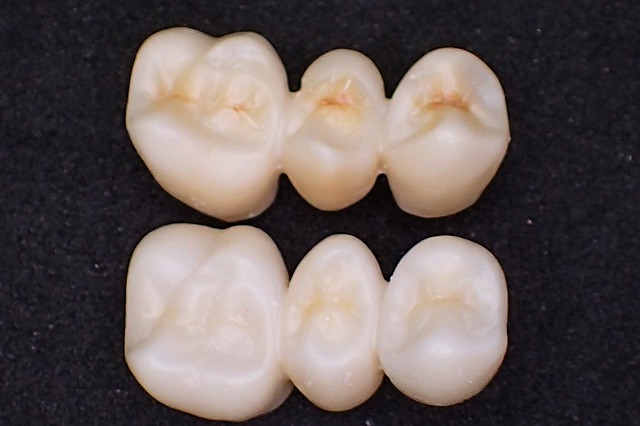

現在ではマルチレイヤージルコニアを使っています。 上と比較すると別物です。 違いは透明感と 優れた強度の2点です。 |
 |
